JB系列氣缸
所屬分類： 煤礦電液控
產品詳情
JB系列氣缸是冶金設備用氣缸，即一體部標準氣缸，符合JB1444－1448標準，是一種帶緩沖裝置的重型氣缸。工作介質為經凈化處理的含油霧壓縮空氣。 標注說明：JB①-②-③ ①氣缸內徑②氣缸行程③氣缸安裝形式:無記號:基本型(相當于JB1444-74)f:前法蘭式 (相當于JB1447-74)F:后法蘭式(相當于JB1446-74)G:腳架式(相當于JB1446-74)B:中間擺軸式 (相當于JB1445-74)S:尾部懸掛式(相當于JB1448-74)
基本參數
|
氣缸內徑 （mm) |
行程范圍 (mm) |
工作壓力范圍 (MPa) |
周圍介質溫度 （℃） |
理論作用力（N） （壓力為0.4MPa時計算） |
|
|
推力 |
拉力 |
||||
|
φ80 |
60～800 |
0.15～0.8 |
-10～80 |
2000 |
1700 |
|
φ100 |
60～800 |
0.15～0.8 |
3150 |
2850 |
|
|
φ125 |
80～2000 |
0.1～0.8 |
4900 |
4400 |
|
|
φ160 |
80～2000 |
0.1～0.8 |
8050 |
7500 |
|
|
φ180 |
100～2500 |
0.1～0.8 |
10200 |
9400 |
|
|
φ200 |
100～2500 |
0.1～0.8 |
12600 |
11800 |
|
|
φ250 |
125～2500 |
0.1～0.8 |
19600 |
18100 |
|
|
φ320 |
125～2500 |
0.1～0.8 |
32150 |
29600 |
|
|
φ400 |
125～2500 |
0.1～0.8 |
50300 |
47700 |
|
安裝尺寸：
|
缸徑 |
D0 |
B |
B1 |
d |
d1 |
d2 |
L |
L1 |
L2 |
L3 |
I |
I1 |
|
80 |
30 |
115 |
85 |
M12 |
M20×1.5 |
M14×1.5 |
240 |
105 |
15 |
135 |
37.5 |
35 |
|
100 |
30 |
130 |
100 |
M12 |
M20×1.5 |
M14×1.5 |
240 |
105 |
15 |
135 |
37.5 |
35 |
|
125 |
40 |
160 |
120 |
M16 |
M24×2 |
M18×1.5 |
310 |
140 |
20 |
180 |
50 |
40 |
|
160 |
40 |
190 |
150 |
M16 |
M24×2 |
M18×1.5 |
310 |
140 |
20 |
180 |
50 |
40 |
|
180 |
50 |
220 |
170 |
M20 |
M30×2 |
M18×1.5 |
350 |
150 |
20 |
190 |
45 |
50 |
|
200 |
50 |
240 |
190 |
M20 |
M30×2 |
M18×1.5 |
35 |
150 |
20 |
190 |
45 |
50 |
|
250 |
70 |
290 |
230 |
M24 |
M42×3 |
M27×2 |
450 |
180 |
30 |
240 |
55 |
60 |
|
320 |
90 |
350 |
280 |
M30 |
M56×4 |
M33×2 |
520 |
200 |
30 |
260 |
60 |
70 |
|
400 |
90 |
430 |
350 |
M30 |
M56×4 |
M33×2 |
520 |
200 |
30 |
260 |
60 |
70 |

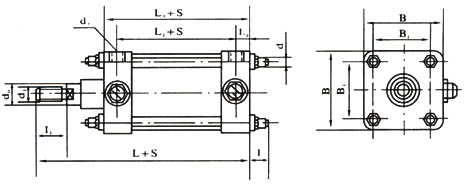

安裝尺寸圖(JB144-74)：
