QGB系列氣缸
所屬分類： 煤礦電液控
產品詳情
QGB系列氣缸是緩沖氣缸。工作介質為經過凈化處理的含油霧壓縮空氣。氣缸的緩沖作用，是當活塞運動到接近行程末端時，安裝于氣缸內部的緩沖裝置開始起作用，使活塞運動速度降低，運動平穩，避免發生沖擊現象，該系列氣缸缸徑φ40、φ50mm的為不可調緩沖，缸徑φ63mm及以上缸徑的氣缸為可調緩沖。
標注說明QGA①-②-③
①氣缸內徑 ②氣缸行程 ③氣缸安裝形式 無記號:基本型 f:前法蘭式
F:后法蘭式 G:腳架式 B:中間擺軸式 S:尾部懸掛式

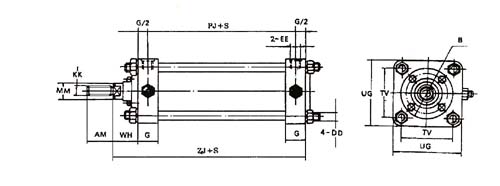

基本參數
|
氣缸內徑 （mm) |
行程范圍 (mm) |
工作壓力范圍 (MPa) |
周圍介質溫度 （℃） |
理論作用力（N） （壓力為0.4MPa時計算） |
|
|
推力 |
拉力 |
||||
|
φ40 |
40～300 |
0.15～0.8 |
-10～80 |
500 |
450 |
|
φ50 |
40～300 |
0.15～0.8 |
780 |
700 |
|
|
φ63 |
63～800 |
0.15～0.8 |
1250 |
1120 |
|
|
φ80 |
63～800 |
0.15～0.8 |
2010 |
1880 |
|
|
φ100 |
100～1500 |
0.15～0.8 |
3140 |
2940 |
|
|
φ125 |
100～2000 |
0.1～0.8 |
4920 |
4520 |
|
|
φ160 |
160～2500 |
0.1～0.8 |
8040 |
7540 |
|
|
φ200 |
160～2500 |
0.1～0.8 |
12560 |
12060 |
|
|
φ250 |
250～2500 |
0.1～0.8 |
19640 |
18860 |
|
|
φ320 |
300～2500 |
0.1～0.8 |
32160 |
30910 |
|
|
φ400 |
300～2500 |
0.1～0.8 |
50400 |
48400 |
|
注：根據上表選用氣缸時，應將理論推力和拉力增大15～20%
