產品詳情
QGA系列氣缸是無緩沖裝置的普通氣缸，工作介質為經過凈化處理的含油霧壓縮空氣。

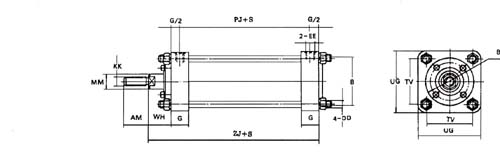

標注說明:QGA①-②-③ ①氣缸內徑 ②氣缸行程 ③氣缸安裝形式 無記號：基本型 f：前法蘭式 F：后法蘭式 G：腳架式 B：中間擺軸式 S：尾部懸掛式。
基本參數:
|
氣缸內徑 （mm) |
行程范圍 (mm) |
工作壓力范圍 (MPa) |
周圍介質溫度 （℃） |
理論作用力（N） （壓力為0.4MPa時計算） |
|
|
推力 |
拉力 |
||||
|
φ40 |
0～300 |
0.15～0.8 |
-10～80 |
500 |
450 |
|
φ50 |
0～300 |
0.15～0.8 |
780 |
700 |
|
|
φ63 |
0～800 |
0.15～0.8 |
1250 |
1120 |
|
|
φ80 |
0～800 |
0.15～0.8 |
2010 |
1880 |
|
|
φ100 |
0～1500 |
0.15～0.8 |
3140 |
2950 |
|
|
φ125 |
0～2000 |
0.1～0.8 |
4910 |
4720 |
|
|
φ160 |
0～2500 |
0.1～0.8 |
8040 |
7720 |
|
|
φ200 |
0～2500 |
0.1～0.8 |
12570 |
12250 |
|
|
φ250 |
0～2500 |
0.1～0.8 |
19640 |
19140 |
|
注：根據上表選用氣缸時，應將理論推力和拉力增大15～20%
